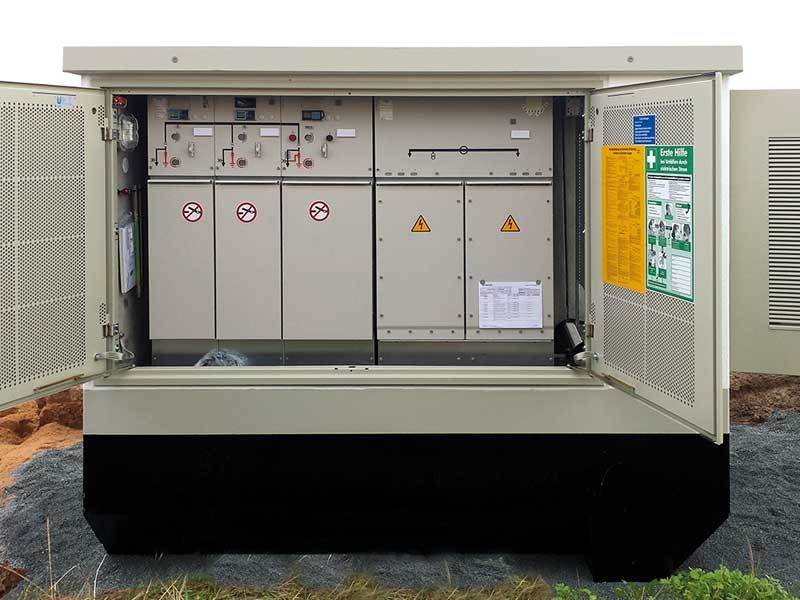

Schaltstation (=Unterstation)

Hierbei handelt es sich um eine begehbare oder auch nicht begehbare Station.
Der Energie-Versorgungs-Unternehmer erwähnt in diesem Zusammenhang oft den „Netzverknüpfungspunkt“. Damit ist in der Regel der Mittelspannungsanschlusspunkt gemeint, an dem der Strom-Kunde die Trafostation anschließen kann und darf. Wenn dieser Verknüfungspunkt vom gewünschten Standort der Kundentrafostation entfernt ist, so fordern viele EVU eine solche Schaltstation. Zu unterscheiden ist an dieser Stelle ist, ob man Strom bezieht, einspeist oder beides anstrebt. Letztendlich bedarf es bei jedem Fall eine ausführliche Abstimmung mit dem örtlichen EVU.

Eine Schaltstation ist entsprechend zu dimensionieren und auszubauen, zusätzlich erfolgt die Planung und Ausführung auf Basis der EVU-Vorgabe.

Erfahren Sie durch uns die wichtigsten Eckpunkte - aus über 25 Erfahrung und mehreren tausenden Stromnetz-Anbindungen.



Ausführung aller Schaltstationen hinsichtlich gesetzlicher und genehmigungspflichtiger Auflagen, zertifiziert und abgenommen nach elektrotechnischer sowie bautechnischer Art (z.B. Störlichtbogensicherheit gemäß VDE 0670 Teil 611 (IEC 1330) in Anlehnung Phela-Richtlinie Nr. 4; Nachweis der Stromtragfähigkeit der Erdsammelleitung; Schutzgradnachweis zur Einhaltung der 26. BImschG (Bundes-Immissions-Schutzgesetz); Gehäuseklasse / Erwärmungsprüfung nach VDE 0670/Teil 611; Einhaltung (WHG) der BRD und zertifiziert nach DIN ISO 9001/ EN 29001)

Standard Typen

  • Auf Grund der Vielzahl von Typen planen wir diesen am Besten mit Ihnen zusammen. So können wir unsere Erfahrung und Ihren Bedarf gleich richtig verknüpfen.

Gewicht

  • Je nach Größe und Ausbau der Schaltstation, Angaben i.V. mit Auftrag oder extra Wunsch

Ausbau der Schaltstation

  • Mittelspannungsschaltanlage in SF6- oder luftisolierter Technik

Einsatz der Schaltstation

  • Für den Privaten, Industrie, Gewerbe- und Energie-Versorgungs-Unternehmen, wie auch für EEG-Einspeiser, komplett ausgebaut sind unsere Schaltstationen nach Kabelanschluss sofort einsetzbar.
  • Bemessungsspannung 12 und 24 kV, 36 kV und auch andere.

Aufbau

  • Gehäuse aus Stahlbeton B35, Kabelkeller – Ausführung in einem Guss (Glockengussverfahren), somit ohne Arbeitsfuge. Dadurch wird eine höchstmögliche Wasser- und Öldichtigkeit erreicht. Gemäß gültigen betontechnischen Berichten. (nähere Infos auf extra Wunsch)
